本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油来发同步电空气能机组供配配电柜的角色： 1、适度的合理安排电。 2、简便对控制电路的关合进行。 3、有较高的很安全护甲等级保护，能直观教学的显视电路设计的导通状态下。

项目名称：656KW柴油车发电量工作机组单机配电箱主要元件明细清单
高低压配配电盘包括元器件封装明细
编号	名字	材质标准	公司	占比	生产商
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	带发电装置马达组设定器	HGM6110	只	1	众智
3	生产发变频电动机时速掌控器	C2002	只	1	孚创
4	直流电开关电源引擎	DC24V	只	1	众智
5	长安小型中央继电嚣	HH54P    DC24V	只	2	正泰
6	中小型前面延时继电器产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

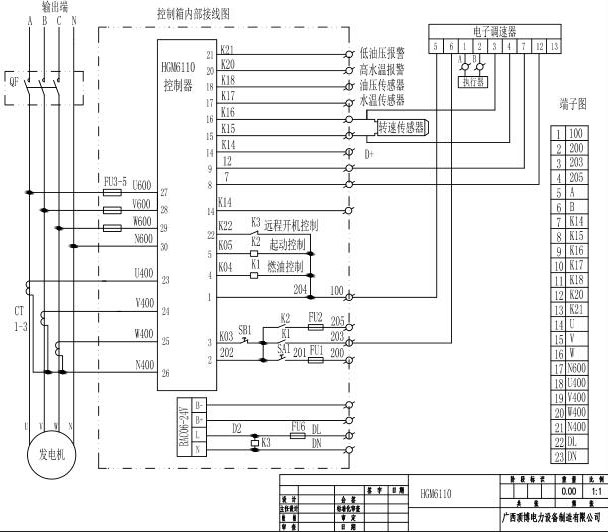

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.hzlxmm.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
